מסועי גלילים - Rollers and Roller Conveyor

מסועי גלילים – Rollers and Roller Conveyor

מסוע גלילים גרביטציוני
Gravity Roller Conveyor

מסוע גלילים בלתי ממונע לשינוע חלק ופשוט של חומרים וסחורות.

מסועי גלילים גרביטציוניים מספקים יתרון מובהק בחיסכון בעלויות וכמעט שאינם מצריכים תחזוקה.

קלים ונוחים להרכבה. מותאמים לשימוש במעל 100 אפליקציות שונות.

מספקים אלטרנטיבה חסכונית ויעילה לשינוע חומרים, סחורות ואריזות, תוך התאמה ויעילות מוגברת לסביבה בעלת מיקום (חלל) מוגבל.

מסועי גלילים בייצור סדרתי או בייצור מיוחד על-פי דרישות הלקוח.

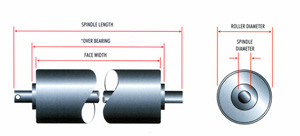

ניתן להשיג מגוון רחב של גלילים למסועים וליישומים שונים, לרבות גלילים בייצור מיוחד בהתאם לדרישות הלקוח.

גלילים למסוע גלילים גרביטציוני או למסוע גלילים ממונע.

ייצור סדרתי של גלילים למסועים החל מקוטר 25 מ"מ ועד לקוטר 89 מ"מ.

יכולת נשיאת עומס החל מ 10 ק"ג ועד 900 ק"ג ליחידה.

ניתן להשיג גלילים העשויים מפלדה רגילה, פלדת אל-חלד (נירוסטה), אלומיניום, פלסטיק, PVC.

גימור: צבע לפי בחירה, פלדה בציפוי אבץ, פלדה בציפוי גומי סנטתי , ציפוי פוליאורתן (Polyurethane).

גלילים למסוע ממונע מצוידים בחריץ (מסילה) או בגלגל שיניים בהתאם לאפליקציה הנדרשת.

לחץ למעבר למפרט טכני של גלילי מסועים

ראה בהמשך מפרט טכני של מסועי גלילים גרביטציוניים בייצור סדרתי.
גימור מסגרת המסוע: צבע לפי בחירה, ציפוי אבץ, פלדה רגילה, פלדת אל-חלד (נירוסטה), אלומיניום, ציפוי פלסטיק.

מסלול גלילים גרביטציוני – גלילי פלסטיק מחוזקים מקובעים בתוך מסגרת פלדה	מסוע גלילים
מסוע גלילים	מסוע גלילים
מסוע גלילים נייד בעל תצורה משתנה הניתן להרחבה Expandable Roller Conveyor מתאים למגוון רחב של יישומים. בדרך כלל משמש באזורי אריזה ופריקה של מטענים, סחורות וחומרים.	מסוע גלילים
מסוע גלילים ממונע ניתן להשיג גלילים המצוידים חריץ (מסילה) או בעלי גלגל שיניים בהתאם לאפליקציה הנדרשת.	מסוע גלילים

להלן מפרטים טכניים של שני סוגי מסועי גלילים בייצור סדרתי:

מסוע גלילים גרביטציוני - מדגם Streamline Gravity Conveyor

מסגרות צד חלקות, מראה אטרקטיבי ושיפור בטיחותי

מק"ט Roller Ref	נתוני גליל		רוחב גלילים – מ"מ Roller Widths in mm	מרווח בין גלילים - מ"מ Roller Pitch Ref. in mm	מפרט המסגרת Frame Specification
מק"ט Roller Ref	קוטר Ø mm	נשיאת עומס load kgs	רוחב גלילים – מ"מ Roller Widths in mm	מרווח בין גלילים - מ"מ Roller Pitch Ref. in mm	מפרט המסגרת Frame Specification
GRL025	25	12	150, 300, 350, 400, 450, 550, 600	50 - 75 - 100	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths.
GRL035	35	30	150, 300, 350, 400, 450, 550 600 750	50 - 75 - 100	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths.
GRL038	38	40	150, 300, 350, 400, 450, 550, 600, 750	50 - 75 - 100	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths
GRM038	38	60	150, 300, 350, 400, 450, 550, 600, 750	50 - 75 - 100	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths.
GRM050	50	90	150, 300, 350, 400, 450, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths.
GRM057	57	140	150, 300, 350, 400, 450, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths
GRM060	60	150	150, 300, 350, 400, 450, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	100 x 40 x 2.5mm rolled steel section in up to 3 meter lengths.

Frame Material Specification
Rolled steel angle iron up to 3 meters in length with suitable cross braces.

Finish
Standard blue paint 18E53, alternatives Plastic Powder Coating, Epoxy Powder Coating, Zinc Plated, Galvatite, Stainless Steel or Aluminum all at extra cost.

מסוע גלילים גרביטציוני – מדגם Glideasi Gravity Conveyor

מק"ט Roller Ref	קוטר Ø mm	רוחב גלילים – מ"מ Roller Widths in mm	מרווח בין גלילים - מ"מ Roller Pitches in mm	מפרט המסגרת Frame Specification
GRL025	25	150, 300, 350, 400, 450, 500, 550, 600	37.5 - 50 - 75 - 100 - 150	50 x 40 x 5
GRL035	35	150, 300, 350, 400, 450, 500, 550, 600	50 - 75 - 100 - 150 - 200	50 x 40 x 5
GRL038	38	150, 300, 350, 400, 450, 500, 550, 600, 750	50 - 75 - 100 - 150 - 200	50 x 40 x 5
GRM038	38	150, 300, 350, 400, 450, 500, 550, 600, 750	50 - 75 - 100 - 150 - 200	50 x 40 x 5
GRM050	50	150, 300, 350, 400, 450, 500, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	50 x 40 x 5
GRH050	50	150, 300, 350, 400, 450, 500, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	75 x 50 x 6
GRM057	57	150, 300, 350 ,400, 450, 500, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	50 x 40 x 5
GRM060	60	150, 300, 350, 400 ,450 ,500, 550, 600, 750, 900 ,1000, 1200	75 - 100 - 150 - 200	50 x 40 x 5
GRH060	60	150, 300, 350, 400 ,450, 500, 550, 600, 750, 900, 1000, 1200	75 - 100 - 150 - 200	75 x 50 x 6
GRM063	63	150, 300, 350, 400, 450 ,500, 550, 600, 750, 900, 1000, 1200	100 - 150 - 200 - 300 - 375	75 x 50 x 6
GRH063	63	150, 300, 350, 400, 450, 500, 550, 600, 750, 900, 1000, 1200	100 - 150 - 200 - 300 - 375	75 x 50 x 6
GRH076	76	150, 300, 350, 400, 450, 500, 550 ,600, 750, 900, 1000, 1200	100 - 150 - 200 - 300 - 375	100 x 65 x 7
GRH089	89	150, 300, 350, 400, 450, 500, 550, 600 ,750, 900, 1000, 1200	100 - 150 - 200 - 300 - 375	100 x 65 x 7

לחץ להורדת דף קטלוג כללי
